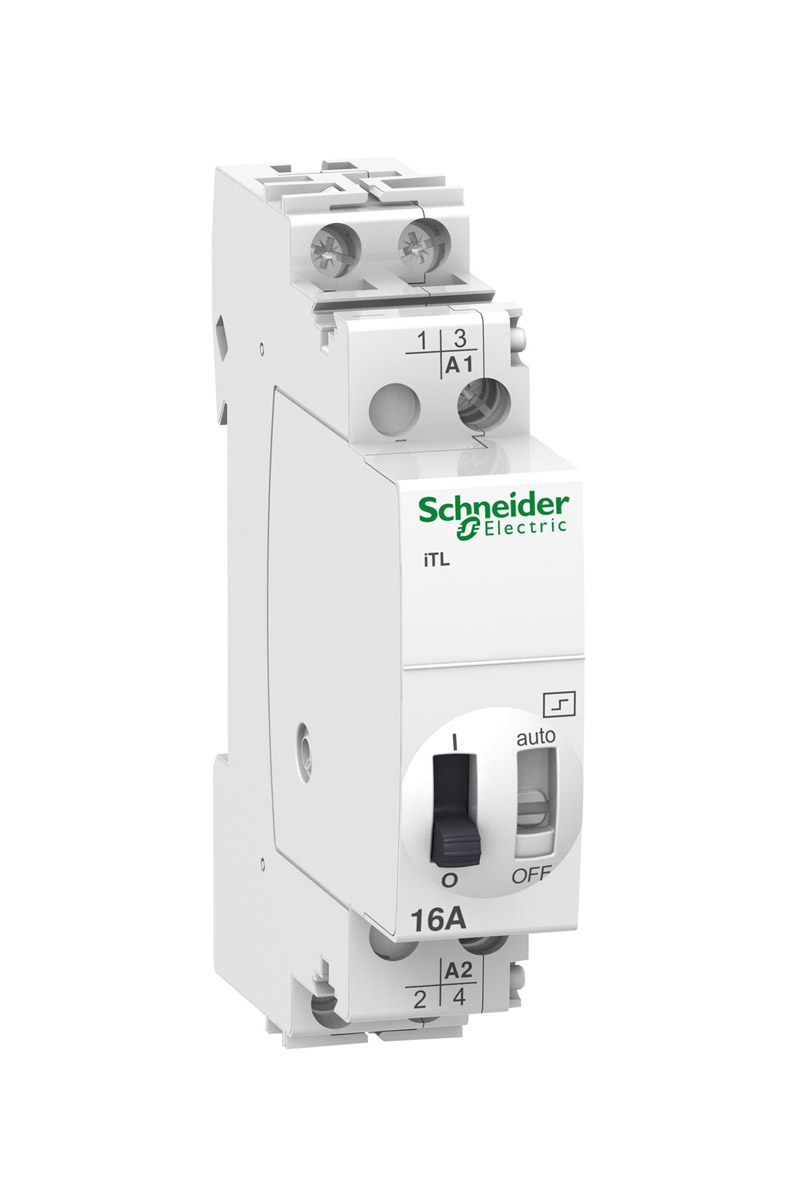

Schneider Darbe Akım Rölesi Ürün Özellikleri Ürün aralığı : Acti9 Ürün adı : Acti9 iTL Ürün ya da bileşen tipi : Darbe rölesi Ürün grubu : ITL Cihaz uygulaması : Standart Kutuplar : 2P Kutup kontak düzenleme : 2 NA [In] nominal akım : 16 A Şebeke tipi : AC Kontrol devresi gerilimi : 48 V AC 50/60 Hz 24 V DC Tamamlayıcı Özellikler Şebeke frekansı : 50/60 Hz [Ue] nominal çalışma voltajı : 250 V AC 50/60 Hz Kontrol tipi : Uzaktan ve manuel kontrol Bobin bağlantısının kesilmesi Kontrol sinyali tipi : Darbe Anahtarlama frekansı : 100 anahtarlama işlemi/gün 5 anahtarlama işlemi/dakika Darbe süresi : 50 ms

1 s Uzaktan kumanda tipi : Işıklı basmalı düğme 3 mA Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi Montaj Tipi : Sabit Montaj desteği : DIN rayı 9 mm vida adımı : 2 Yükseklik : 84 mm Genişlik : 18 mm Derinlik : 60 mm Elektrik dayanıklılığı : AC-21: 200000 döngü AC-22: 100000 döngü Bağlantılar - terminaller : Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 0,5…4 mm² sert ile Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² esnek Kontrol devresi: tünel tipi terminaller 1 kablo(lar) 1…4 mm² halkalı ve esnek Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² sert ile Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² esnek Güç devresi: tünel tipi terminaller 1 kablo(lar) 1,5…4 mm² halkalı ve esnek Tel sıyırma uzunluğu : 11 mm Sıkma torku : 1 N

m Seri uyumluluğu : IATEt IATLc IATLc+s IATLm IATLs IETL iTL 16 IATLc+c Ortam Koşulları Standartlar : EN 669-1 EN 669-2-2 Ürün sertifikaları : GOST Kalite etiketleri : IMQ VDE NF KEMA CEBEC Gürültü seviyesi : 60 dB IP koruma derecesi : IP20 'e uygun IEC 60529 (açıldığında) IP40 'e uygun IEC 60529 (panoda) Kirletme derecesi : 3 Tropik Iklim : 2 Bağıl nem : 95 % -de 55 °C Nominal çalışma ortam sıcaklığı : -20…50 °C Depolama ortam koşulları : -40…70 °C
