HC06 Bluetooth HC06 Bluetooth, HC06 arduino bluetooth modül, üzerinde CSR firmasına ait BC417 bluetooth çipi bulunan ve Bluetooth 2

0+EDR destekleyen bir arduino iletişim kartıdır

  HC06 arduino bluetooth modül iki farklı model olarak üretilmiştir

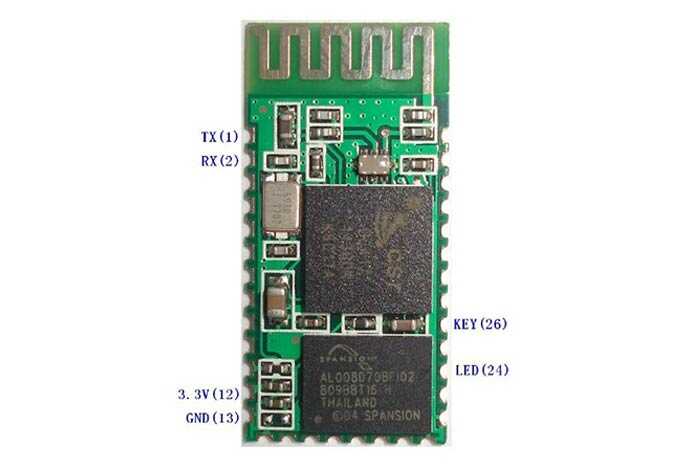

 İlk model olan bu modelde çip ve çeşitli devre elemanları bir kart üzerinde dizilmiş olarak bulunmaktadır

Ayrıca kart üzerinde gerekli anten dizaynı optimize edilmiş olarak gelmektedir

Bu tip kartlar PCB tasarımlarında lehimleme kolaylığı açısından daha kullanışlıdır

 İkinci ve daha çok tercih edilen modelde ise ilk modelin gerekli pinleri ve haberleşme lojik seviyesi ayarlanmış şeklinde bulunmaktadır

Bu modelin üzerinde ikinci bir kart bulunup gerekli pinlerin dışarı alınması sayesinde herhangi bir lehimleme yapılmadan kullanıma uygundur

Böyle bir tasarım hobi ve robotik uygulamalarda kullanım kolaylığı açısından idealdir

 Modülün haberleşme bağlantısı serial(UART) olduğundan hızlı ve kolay bir kullanımı vardır

Ayrıca bu pinler yardımıyla AT komutlarını kullanarak modülün baud rate değeri, isim, şifre gibi çeşitli özellikleri değiştirilebilmektedir

 HC06 modülü varsayılan olarak Slave modda çalışmaktadır

HC05 modülü ise hem Master hem de Slave olarak kullanılabilmektedir

HC06 Bluetooth Teknik Özellikleri Bluetooth Çipi: CSR BC417 Bluetooth Versiyonu: Bluetooth 2

0+EDR(Enhanced Data Rate) Hafıza: Harici 8Mbit Flash Çıkış Gücü: -4 ~ +6dBm Çalışma Frekansı: 2

4GHz Hassasiyet: -80dBm Çalışma Gerilimi: 1

8 - 3

6V(Tipik: 3

3V) Çalışma Akımı(Max): 40mA Çalışma Sıcaklığı: -40 ~ +85 °C Haberleşme Arayüzü: UART Çalışma Alanı: 10m Boyutlar(Modül): 27x13x2mm Boyutlar(Modül Kartı): 43x16x7mm   Faydalı Linkler
